楔形棱镜
产品概述
楔形棱镜是激光束转向应用的理想选择。我们的楔形棱镜使正入射到棱镜垂直表面入射光束偏转2o到10o。请参考规格标签，了解每种楔形棱镜的偏转角。为了您的使用方便，我们提供未镀膜的和三种镀不同标准宽带增透膜的的楔形棱镜。
楔形棱镜可单独使用或与另一楔形棱镜结合使用，用于激光束转向。

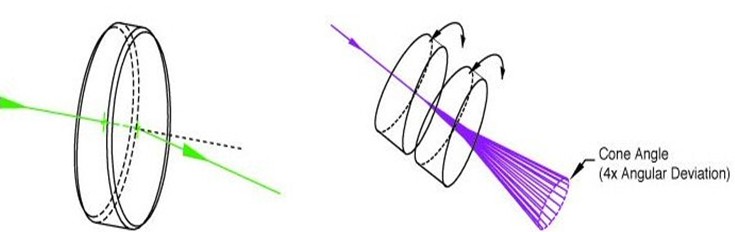

左上图中为单个楔形棱镜和一束入射光。当棱镜旋转时，入射光发生折射，偏转角度为该楔形棱镜指定偏转角的两倍。当楔形旋转时折射光束的轨迹为一个圆。
右上图中为两个楔形棱镜和一束入射光。通过结合使用两个可以独立旋转的楔形棱镜，可以将光束转向到楔形棱镜指定偏转角4倍的圆锥角度范围内。两个楔形棱镜都旋转时，可以填满迹线圆内的范围。
规格
l 材质：N-BK7，A级
l 尺寸公差：±0.15毫米
l 直径：25.4毫米+0.0/-0.3毫米
l 角度公差：±30弧秒
l 表面质量：40-20划痕-麻点
l 表面平整度：λ/10（633纳米处）
l 设计波长：633纳米
l 楔形薄边厚度：3.00毫米
l 宽带增透（AR）膜：350-700纳米，650-1050纳米，1050-1620纳米
|
Item #
|
Angular
Deviation
|
Thickness
(mm)
|
Wedge
Angle
|
Power
Diopter
|
|
PS810
|
2o
|
4.72
|
3o 53'
|
3.5
|
|
PS811
|
4o
|
6.43
|
7o 41'
|
7.0
|
|
PS812
|
6o
|
8.11
|
11o 22'
|
10.5
|
|
PS814
|
10o
|
11.33
|
18o 9'
|
17.6
|
