LED抗静电等级测试系统
1.1 如何评估LED的抗静电能力
有些厂家采用批量试用的方法来判定LED的抗静电能力,但是这种方法周期长、成本高、误差大,最后也不能有一个准确的判断。还有些厂家会把LED扔进塑料袋吹气、揉搓或测LED的反向电阻等方法来判定,但是这些方法都没有标准依据,只能依靠经验来判断,不规范。
其实对于LED抗静电能力,它有相应的静电放电模拟测试标准,如国际电工委员会的IEC61000-4-2、国际静电协会的《ANSI-ESDSTM5.1.2-1999》、国际电子器件联合委员会的《JESD22-A114/115》等。只有使用符合静电测试标准的仪器进行测试,才能得出一个准确的判定结论。
1.2 测试方案

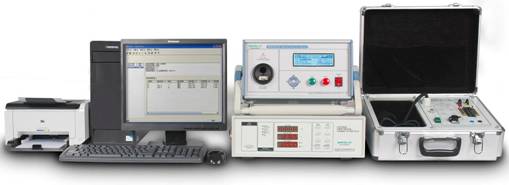

LED静电分析测试系统由EMS61000-2系列静电放电发生器、ETP-2静电测试平台和可编程LED专用精密测试电源组成,是针对LED静电敏感等级判定要求及特点而专门设计的自动分析测试系统。该系统通过软件自动控制EMS61000-2系列静电放电发生器对LED静电打击,并由可编程LED专用精密测试电源测量其正向电压、反向漏电流测试等功能,可实现LED静电敏感等级的快速判定和筛选。
1.3 静电放电模型
LED静电试验经常使用的放电模型有人体静电放电模型(HBM)、机器静电放电模型(MM)。
如何提高LED的抗静电能力
如果LED抗静电能力不高的话,可以考虑引入一些电子产品防静电措施:如防静电台垫、离子风机、静电衣物等等。
由于LED灯的抗静电能力取决于LED发光芯片(晶片)本身,可以说是取决于LED的外延片(EPI),所以要提高LED的抗静电能力,最关键的途径是更换抗静电能力高的LED芯片。
