Picometrix公司在过去十多年中已建立了完整太赫兹（赫兹）系统，是世界公认的太赫兹技术的领导者---小巧，携带方便，具有完善功能的时域太赫兹系统（TD-THz）。在最新的系统中T-Ray 4000是世界上最先进的时域太赫兹系统。简单的模块化设计，T-Ray 4000可轻松配置后执行多种测量。无论是在透射式或反射式光谱，单点或成像, T-Ray 4000 提供了快速收集最高质量数据的平台，让研究人员把更多的时间放在学习新的东西上，而不是放在如何获取太赫兹波。

T-Ray 4000 产品平台是一个完整的便携式THz 系统。主控制箱体积为47厘米×56厘米×18厘米，重23公斤。它可以手提至各个地点，经过不到5分钟的组装后，就可以高质量的采集数据。它完全是自包含结构，没有外部电源或辅助信号调用设备（如过滤器或锁相放大器）。所有数据采集的电子器件都包含在T-Ray 4000 机箱内。太赫兹波形，光（频）谱和图像显示和处理均通过专门模块连接到外部计算机（笔记本电脑）。反射或透射模式运行，可交换光纤耦合传感收发探头提供皮秒TD- THz 准连续脉冲，可以轻松实现高速扫描成像功能。

该系统的最大特点

（1）控制单元在4 RU19“尺寸的封装中

（2）光纤耦合传感探头

（3）可通过可调配件扩展

（4）高速扫描和数据采集

（5）可对大多数材料进行成像扫描

（6）一个数据采集通道

（7）配有专用软件包

（8）可提供多种镜头配置

系统描述

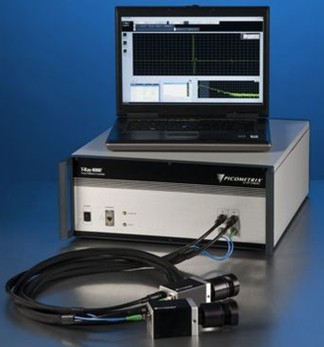

T-Ray4000的主机如图7所示。

图1. T-Ray4000太赫兹光谱分析与成像系统主机图

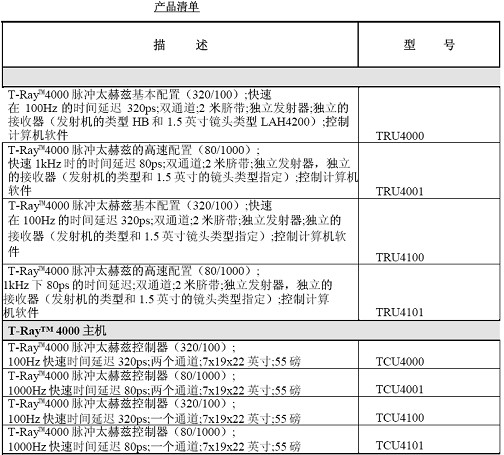

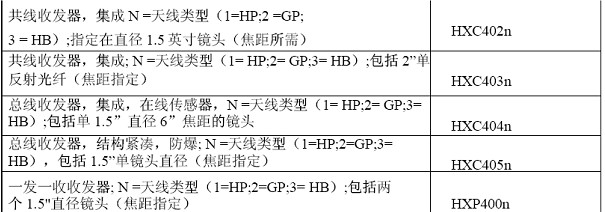

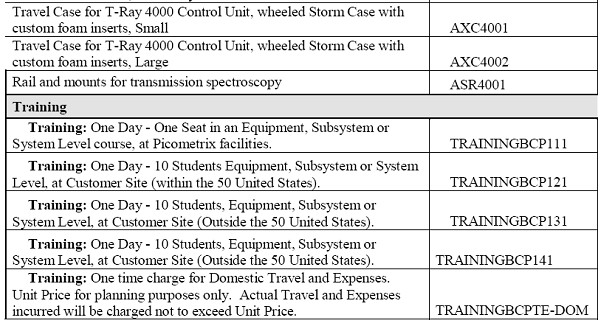

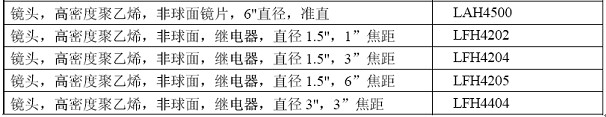

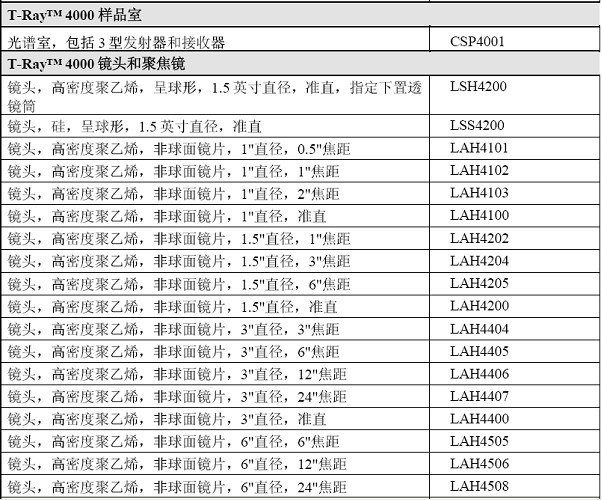

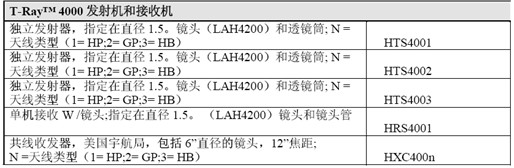

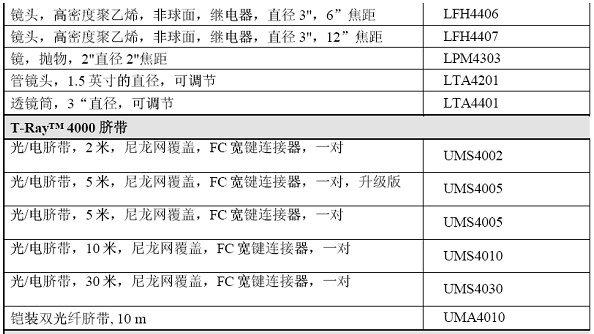

T – Ray4000 基本系统包括TCU4000 控制单元，两条脐带，一个发射器（客户选择的类型），一个接收器，发射器和接收器配备了一个镜头筒和一个直径为1.5 英寸的镜头（焦距选择是25，75，150 毫米或行），笔记本电脑预装了T – Ray Explorer 系统软件，电源线，用于连接控制单元的电源，连接笔记本电脑和控制单元的以太网电缆，软件，UDP编程和T -Ray 4000 用户手册。

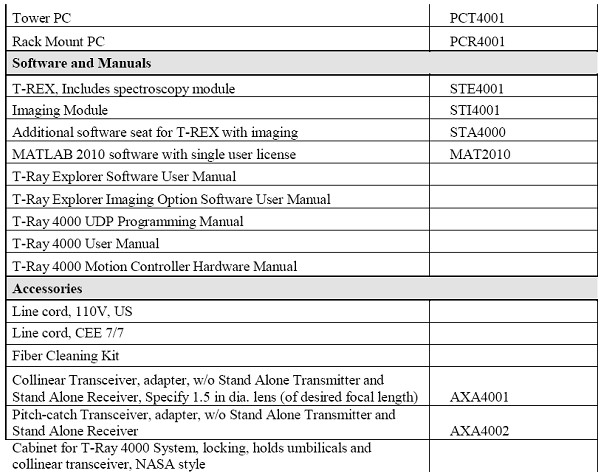

该软件是授权给一台计算机使用（系统提供的）。该软件的其他副本在其他计算机上安装，对于系统或其使用数据采集，存储，或数据处理应用或数据转移等功能没有任何限

制。

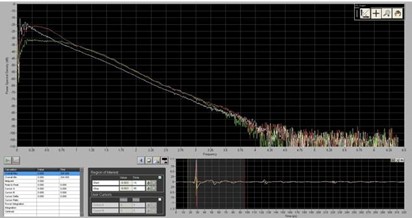

太赫兹光谱分析如下图2所示

图2. 太赫兹光谱图

在长扫描320ps的快速扫描下，光谱分辨率为2-3GHz，光谱频率覆盖范围为0.05-4THz。

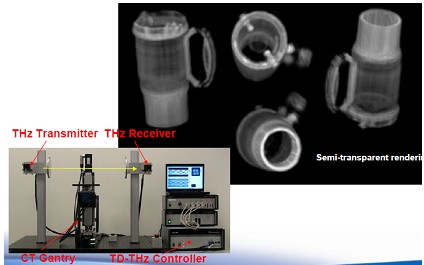

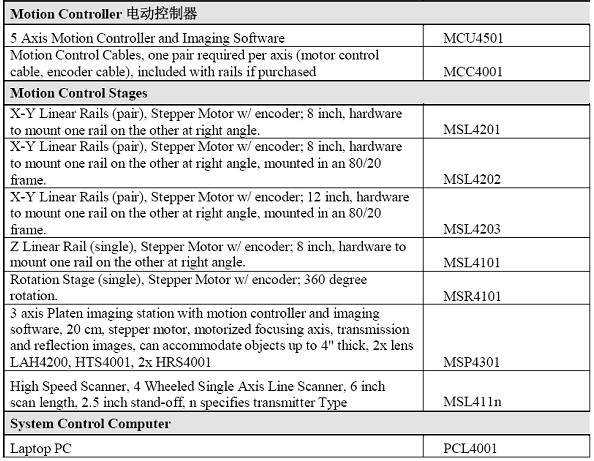

太赫兹成像装置如下图3所示

图3 太赫兹成像分析装置

从成像来看，显然T-Ray4000系统不仅分辨率更高，而且扫描时间更短，4096个点的采集时间不到10ms。采样率为1000波形/秒，空间分辨率小于0.01mm。
