该系统集光谱分析与成像于一体，主要由光纤飞秒激光、光纤耦合太赫兹天线模块、太赫兹光学系统、TC1550激光控制系统、OCCAT控制系统、2D成像单元、数据采集和分析软件和PC电脑。Menlo Systems提供的光纤飞秒激光系统是全球飞秒激光领域的领先产品。

该系统最大特点

（1）利用Menlo Systems公司发明的腔调谐技术替代了传统光学延时线的使用，使得整个系统在进行光谱分析时无需移动任何光机器件

（2）光谱成像时空间分辨率不到500mm，成像范围可达到100×100mm，而且成像时间不到15分钟。

系统描述

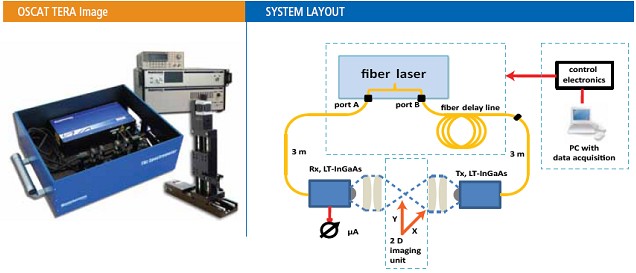

全光纤太赫兹光谱及成像系统的结构示意图如图1所示。

图2. 全光纤太赫兹光谱及成像系统、光路示意图

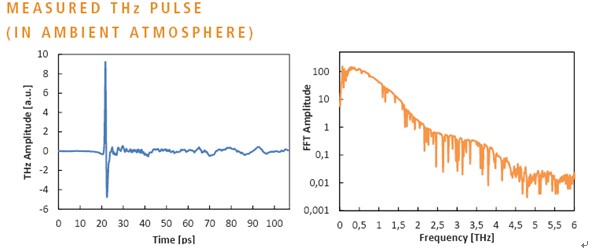

图3为该系统进行光谱分析时的时域及频谱分析图。

图3. 太赫兹光谱分析

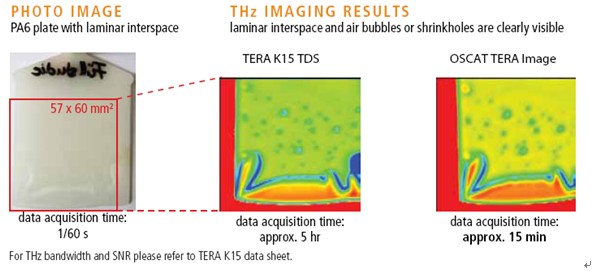

该系统与高分辨率相机、TERA K15 TDS太赫兹系统成像的对比结果如下图6所示。

图4. 相机、TERA K15 TDS及OSCAT TERA Image三种系统2D成像对比

从成像对比来看，显然OSCAT TERA Image系统不仅分辨率更高，而且扫描时间更短。迄今为止太赫兹系统成像时间一直是一个大的难题，对于57×60mm²面积的扫描时间能控制在15分钟之内，非常不容易，而且采样率为200波形/秒，空间分辨率小于0.5mm。
