该系统集光谱分析与成像于一体。整机包括光纤飞秒激光器、慢延时线、快延时线、光学系统、太赫兹发射器、太赫兹探测器、电源及控制系统、太赫兹透射模块、移动平台、PC电脑及数据采集和分析软件。

该系统最大特点

(1)    系统容易升级、产品性能稳定可靠

(2)    具有光谱分析、成像及泵浦探针探测

(3)    由于采样率为10波形/秒，所以成像时间短，对于25×25mm一般不到10分钟,成像空间分辨率为1mm

系统描述

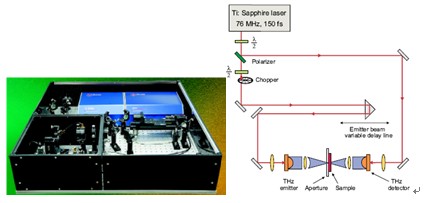

太赫兹光谱分析及成像系统如下图1所示。

图1.太赫兹光谱分析及成像系统、光路示意图

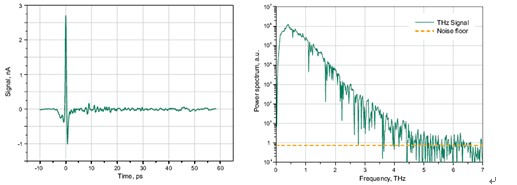

图2为太赫兹光谱分析的时域与频域谱。

图2.太赫兹时域与频域谱

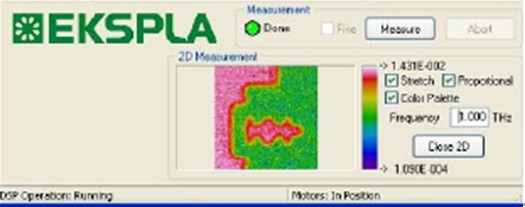

下图为成像软件分析出的胡须刀片的2D图片，成像尺寸为97×97像素，像素尺寸为0.25mm。

图3.胡须刀片2D成像
