纯相位/纯振幅/振幅相位混合式液晶空间光调制器
产品描述

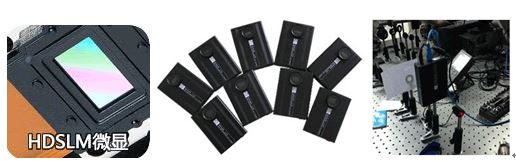

科研级反射式高清纯相位，基于LCoS液晶微显控制器，特点在于其具备优异的填充率和高衍射效率，能够根据用户要求对光波实现精确的相位调制。激光入射到液晶面板工作面后，精确的Pixel to Pixel控制能力可根据用户要求改变液晶分子扭向从而控制反射光的相位，相位范围可在0-2π范围内进行调制。 这种精确控制波前相位的能力使HDSLM64R空间光调制器成为诸如形成光束模式和对相差矫正时的理想选择。纯相位液晶空间光调制器广泛应用于以下领域：光学操控、眼底成像，光镊，飞秒激光脉冲整形、材料激光加工，激光打标等。
产品特点
l 纯相位: 良好的纯相位调制能力，广泛应用在各种相位调制领域，可见光波段；
l 反射式: LCoS硅基液晶显示技术，能量效率高
l 高衍射率: 6.4um的极小像素尺寸和高达93%的开口率使该SLM具备极高的衍射效率
l 专利设计: 集成式光路结构与分离式结构共存的方式，自带微调装置，极大便利了您的光路调节
l 最新案例: 激光多焦点整形、SIM超高分辨率显微镜成像、大气湍流相位模拟、三维全息研究课题等
型号及规格
|
产品型号/参数
|
HDSLM64R
|
HDSLM80R
|
HDSLM85T
|
RSLM1024V
|
RSLM1024U
|
|
液晶模式
|
LCoS反射式
|
LCoS反射式
|
透射式
|
透射式
|
透射式
|
|
调制模式
|
纯相位
|
纯相位
|
纯振幅
|
振幅相位混合
|
振幅相位混合
|
|
分辨率
|
1920*1200高清
|
1920*1200高清
|
1920*1080高清
|
1024*768
|
1024*768
|
|
填充率
|
93%
|
95%
|
70%
|
57%
|
57%
|
|
像元尺寸
|
6.4um
|
8.0um
|
8.5um
|
18um
|
18um
|
|
面板尺寸
|
0.55英寸
|
0.7英寸
|
0.74英寸
|
0.9英寸
|
0.9英寸
|
|
外形尺寸
|
---
|
---
|
138*130*32
|
120*95*30
|
120*98*32
|
|
相位调制
|
可根据客户要求订制0~2π@633nm
|
0~2π@633nm
|
无
|
0~2π@533nm
|
0~2π@533nm
|
|
振幅调制
|
无
|
无
|
振幅调制曲线优秀
|
调制曲线普通
|
调制曲线普通
|
|
衍射效率
|
~82.4%
|
~78.5%
|
透过率67%
|
透过率55%
|
透过率55%
|
|
最大光强
|
2w/cm2
|
2w/cm2
|
2w/cm2
|
2w/cm2
|
2w/cm2
|
|
动态对比度
|
2000:1
|
2000:1
|
1000:1
|
400:1
|
400:1
|
|
光谱范围
|
400~1064nm
|
400~700nm
|
400~700nm
|
400~700nm
|
400~700nm
|
|
数据接口
|
HDMI / DVI
|
HDMI / DVI
|
VGA / DVI
|
VGA
|
USB
|
|
刷新率
|
60HZ
|
60HZ/120HZ
|
60HZ
|
60HZ
|
60HZ
|
|
电源参数
|
12V DC
|
12V DC
|
12V DC
|
5V DC
|
5V DC
|
|
联结方式
|
分离/一体 M6
|
分离/一体 M6
|
M6 一体化3侧面
|
M6 一体化3侧面
|
M6 一体化3侧面
|
|
起偏检偏器
|
无
|
无
|
集成专利设计
|
集成专利设计
|
集成专利设计
|
