独立的倍频模块
应用范围
对现有的TOPTICA半导体激光器倍频，实现对第三方激光器的倍频（单频激光器，如钛宝石激光器，Cr:LiSaF激光器，染料激光器，气体激光器）
产品描述

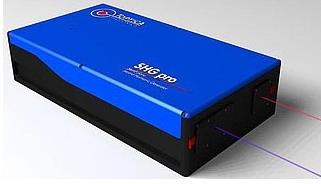

如果想对现有激光器进行倍频，SHG pro是最理想的选择。基于TOPTICA的pro 技术设计，其拥有极高的稳定性和非常便利的操作性。镜架和晶体支架可以在无需打开共振腔的前提下进行调节。基于广泛的非线性晶体, SHG pro可覆盖的波长从205nm到800nm。TOPTICA并可提供特定的器件，以便配合用户特殊要求。
技术参数
|
波长覆盖*
|
410 .. 1600 nm → 205 .. 800 nm
|
|
光学转换效率**
|
410 – 500 nm → 205 – 250 nm: 5 – 10%
500 – 700 nm → 250 – 350 nm: 12 – 20%
700 – 900 nm → 350 – 450 nm: 20%
900 – 1600 nm → 450 – 800 nm: 40 – 60%
|
|
光束质量
|
近衍射极限
|
|
光斑直径
|
1 .. 2 mm
|
|
连续扫描范围
|
> 80 GHz @ 400 nm
|
|
偏振
|
线偏振, > 1000 : 1
|
|
红外残余
|
< 1% typ. (< 0.1% with extra filter)
|
|
锁频原理
|
Pound-Drever-Hall with automatic relock
|
|
输出功率噪声
|
< 3% typ., depending on fundamental laser
|
|
运行温度
|
15 – 30 °C
|
|
电路控制
|
SYS DC 110 12” with DTC 110/SVL and PID 110
|
|
预热时间
|
< 5 min typ.
|
|
运行电压
|
100..120 V/ 220..240 V AC
50..60 Hz (auto detect)
|
|
功耗
|
< 50 W
|
* 使用不同的非线性晶体和镜子。
** 假设1 W 种子光功率, 单频（线宽 < 1 MH）。.
